新增儀表板頁面

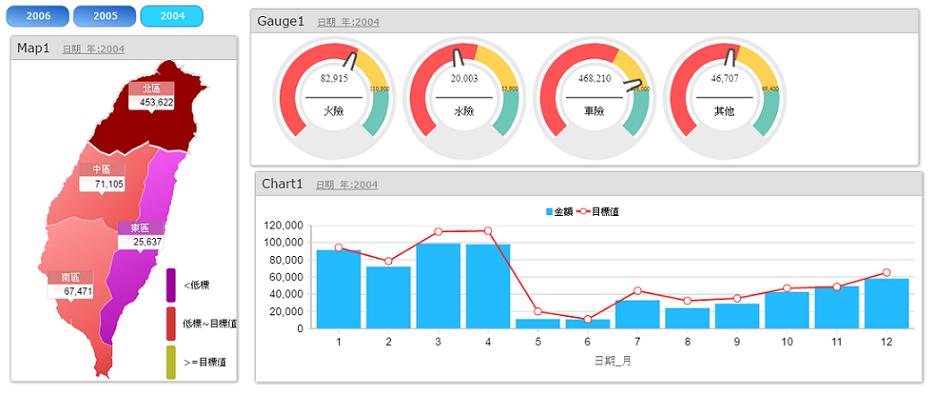

在此範例中會介紹，利用資料倉儲中建立好的資訊，在儀表板頁面上進行設定、呈現及連動效果。除此之外也會一併介紹到Control的設定方式。包含 Button List、Map、Gauge、Chart、LegendBox… 以及搭配Hint、格式化條件等的呈現效果及其設定方式。


新增一頁儀表板頁面

  1. 在 [工具列] 中按一下新增儀表板頁面功能，並且將頁面名稱命名為DW儀表板，按一下確定。

  2. 在新增View的視窗中，主要挑選裝置類型為PC後，即可點選確定。

  3. 接著選擇資料來源，並挑選Data Warehouse資料來源做為資料來源。

  4. 挑選事先於[系統管理]中的[資料倉儲管理]所設定好的DW連線資訊InsurerDW做為資料庫。按一下確定。即可開始針對頁面進行設計。

附註：

若無法挑選實際所需使用的DW時，可於系統管理中的資料倉儲管理先行建立。此部份的相關設定，可參閱資料倉儲中的相關介紹。

頁面設計

在這個章節我們將提供您如何在頁面中將元件和DW資料結合在畫面上呈現。

  1. 在 [視覺化控制項]中拖曳[ButtonList]至設計區塊中。

  2. 接著在左邊頁籤選擇到[資料]頁籤。然後選擇至[來源]頁籤中，拖曳日期 到 [Buttonlist]上。

  3. 接著在 [視覺化控制項] 中拖曳 [Map]到設計區塊中。

  4. 依序拖曳資料到設定畫面。

    5. 欄位設定

    欄位名稱

    鍵值欄位

    地區名稱

    數值欄位

    實績值

    低標

    低標

    高標

    目標值

  5. 開啟Map編輯控制項，雙擊Map或是點選屬性按鈕開啟

  6. 接著再切換至 [地圖]頁籤。

  7. 選取台灣的台灣區地圖。

  8. 依序將資料和地圖上的Key值設定對應。

    9. Area

    DataKey

    Taiwan_North

    北區

    Taiwan_Center

    中區

    Taiwan_South

    南區

    Taiwan_East

    東區

  9. 在 [視覺化控制項]中拖曳[Gauge]至設計區塊中。

    10. 欄位設定

    欄位名稱

    Caption

    類別名稱

    Value

    金額

    LowValue

    低標

    HighValue

    目標值

  10. 開啟Gauge編輯器，並在[資料]頁籤中，將多筆的項目勾選

  11. 完成後，點選確認按鈕，回至設計畫面。將Gauge的Size進行調整。

  12. 在 [視覺化控制項]中拖曳[Chart]至設計區塊中。

    13. 欄位設定

    欄位名稱

    xValue

    日期_月

    yValue

    金額、目標值

  13. 完成後，即可對Chart調整其Size。


其他細項調整

  1. 在ButtonList元件上，點選來源資料表按鈕，在分析編輯器中針對年份資料來做排序。

  2. 點選右上角的[資料規格]頁籤，選擇dwMap1資料表中的金額欄位。

  3. 在選擇金額欄位後，點選右邊的[格式化條件]，進行設定。

  4. 點選 + 新增三個格式化條件。設定分別如下

    5. 條件

    樣式

    金額 < 低標

    background-color:#9c009c;

    金額 between 低標 目標值

    background-color:#d13939;

    金額 >= 目標值

    background-color:#b8b82c;

  5. 點選右上角的版面頁籤，並點選地圖元件，雙點後進入編輯

  6. 切換至內容的頁籤，將使用數值欄位背景顏色項目勾選。

    7. 附註：

    格式化條件的相關設定操作，可參閱欄位設定中的格式化條件文件上的說明。

  7. 接著在 [視覺化控制項]中拖曳[LegendBox]至設計區塊中。

  8. 並將右邊屬性面版開啟，進行以下設定

    9. 屬性

    設定

    欄位

    金額

    資料來源

    DW1

    資料表

    dwMap1

  9. 同時選取Map、Gauge、Chart三個元件，在屬性面版中，將TitleBox中的顯示標題勾選

  10. 在元件工具列上點選編輯新增Hint按鈕。在跳出的設定視窗中，設定其寬、高分別為500、200

  11. 接著在左邊[控制項]中的[視覺化控制項]中選擇DataGrid拖拉至設計畫面上。

  12. 於DataGrid上點選編輯控制項對元件做設定。

    13. 屬性

    設定

    自動產生欄位

    取消勾選

    資料來源

    DW1

    資料表

    dwChart1

    上邊界

    0

    寬度

    500

    左邊界

    0

    高度

    200

  13. 在Grid上雙點兩下，會出現欄位編輯器，點選下方的新增燈號按鈕

  14. 點選 + 新增兩組格式化條件。設定分別如下

    15. 條件

    樣式

    金額 < 目標值

    circle_3D_red

    金額 > 目標值

    circle_3D_green

  15. 點選確定後，將其標題命名為燈號

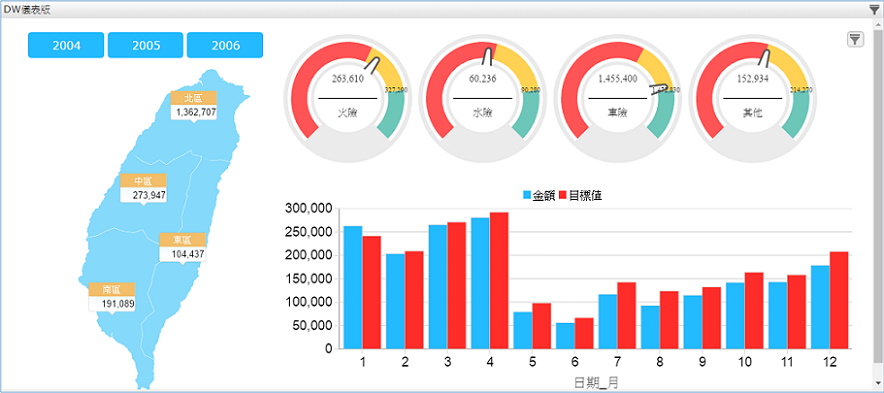

  16. 於左上角選擇大綱的頁籤，並選擇至View1的資料夾，此時會出現原先做好的頁面呈現畫面。

  17. 對Chart雙點兩下後，出現編輯畫面，切換至數列設定的頁籤，將目標值的類型，調整為折線圖。按確認

  18. 最後即可存檔並測試其執行效果。
